Описание
Область применения циркуляционного насоса Sprut GPD 25-6S-180
Электронасосы циркуляционные Sprut GPD 25-6S-180 предназначены для перекачивания рабочих жидкостей в одно- и двухтрубных системах отопления открытого и закрытого типа, в том числе, использующих энергию солнца, тепловых насосах, системах кондиционирования воздуха при стабильном или слабо меняющемся расходе рабочей жидкости.
Конструктивные характеристики насоса Sprut GPD 25-6S-180
- моноблочные горизонтальные с одним рабочим колесом
- корпус насосной камеры из чугуна
- колесо рабочее – центробежное, закрытого типа, выполнено из термостойкого полимера
- вал из металлокерамики
- подшипники скольжения радиального типа из металлокерамики
- гильза статора защитная из нержавеющей стали AISI 304
- отражатель из нержавеющей стали AISI 304
- корпус двигателя из алюминия
- гайки соединительные в комплекте.
Двигатель насоса Sprut GPD 25-6S-180
- асинхронный двухполюсный с короткозамкнутым «мокрым» ротором, трехскоростной
- охлаждение двигателя перекачиваемой жидкостью
- переключение скоростей осуществляется механическим трехпозиционным переключателем
- степень защиты IP44
- класс нагревостойкости изоляции H
- однофазное исполнение с установленным в коробку выводов конденсатором
- напряжение питания: 220 В, 50 Гц
- режим работы: продолжительный.
Эксплуатационные ограничения насоса Sprut GPD 25-6S-180
- рабочая жидкость: чистые невязкие, неагрессивные жидкости, не содержащие твердых частиц или волокон, сходные с водой по плотности и химической активности
- общая жесткость жидкости, не более 700 мкг-экв/кг
- содержание соединений железа, не более 500 мкг/кг
- содержание растворенного кислорода, не более 50 мкг/кг
- содержание нефтепродуктов, не более 1 мг/кг
- значение рН 7,0-9,5
- максимальное содержание гликоля: 50%
- максимальное рабочее давление: 1 МПа (10 бар)
- предельные нижнее и верхнее значения температуры перекачиваемой жидкости от -10°С до +110°С
- максимальная температура окружающей среды: +40°С
- во избежание кавитационного шума давление на всасывании должно быть не менее 1,5 м водяного столба при температуре +90°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SPRUT GPD 25-6S-180
| Параметр | Величина |
|---|---|
| Модель: | Sprut GPD 25-6S-180 |
| Гарантия, мес.: | 24 |
| Скорость: | 1/2/3 |
| Напряжение, В: | 220 |
| Потребляемая мощность, Вт: | 55/70/100 |
| Фазность: | 1-фазный |
| Частота тока, Гц: | 50 |
| Монтажная длина, мм: | 180 |
| Класс изоляции двигателя: | H |
| Класс защиты устройства, IP: | 44 |
| Материал корпуса: | Чугун |
| Температура перемещаемой среды, °С: | -10 — +110 |
| Максимальное содержание гликоля в перемещаемой жидкости, %: | 50 |
| Масса, кг: | 2,7 |
| Рабочее давление (макс.), Па: | 1000000 |
| Предназначение насоса: | Для систем отопления |
| H (Напор), м: | 4,4/5,4/6,1 |
| Q (Подача), м3/ч: | 2,0/2,5/3,0 |
| Водородный показатель перемещаемой жидкости (рН): | 7,0-9,5 |
| Режим работы: | Продолжительный |

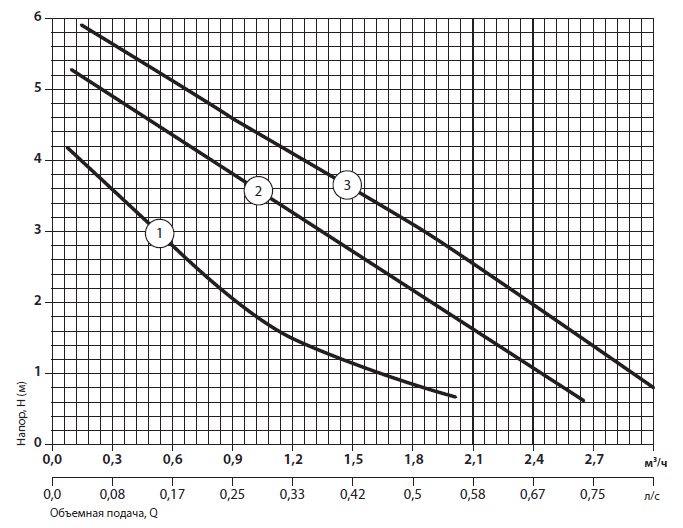

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ SPRUT GPD 25-6S-180

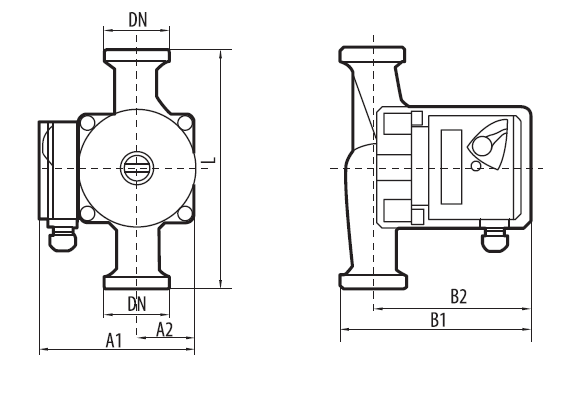

РАЗМЕРЫ SPRUT GPD 25-6S-180
| Модель | Габаритные размеры, мм | |||||
| A1 | A2 | B1 | B2 | L | DN | |
| Sprut GPD 25-6S-180 | 124 | 46 | 132 | 105 | 180 | G1 1\2-B |
