Описание
Область применения циркуляционного насоса Насосы+ BPS 20-2G-130/B
Электронасосы циркуляционные Насосы+ BPS 20-2G-130/B предназначены для перекачивания рабочих жидкостей в одно- и двухтрубных системах отопления открытого и закрытого типа, в системах отопления типа «теплый пол», в том числе использующих энергию солнца, в тепловых насосах, в системах кондиционирования воздуха при стабильном или слабо меняющемся расходе рабочей жидкости, а также в системах горячего водоснабжения в качестве насоса для рециркуляции.
Конструктивные характеристики насоса Насосы+ BPS 20-2G-130/B
- моноблочные горизонтальные с одним рабочим колесом
- корпус насосной камеры из чугуна или латуни
- колесо рабочее – центробежное, закрытого типа, выполнено из термостойкого полимера
- вал из металлокерамики
- подшипники скольжения радиального типа из металлокерамики
- корпус насосной камеры из чугуна или латуни
- гильза статора защитная из нержавеющей стали AISI 304
- отражатель из нержавеющей стали AISI 304
- корпус двигателя из алюминия
- встроенный терморегулятор
- укомплектован выносным датчиком температуры
- гайки соединительные в комплекте
- укомплектован кабелем питания.
Двигатель насоса Насосы+ BPS 20-2G-130/B
- асинхронный двухполюсный с короткозамкнутым «мокрым» ротором, трехскоростной
- охлаждение двигателя перекачиваемой жидкостью
- выбор режима работы производится кнопкой на коробке выводов
- выбор температуры включения/выключения насоса производится регулятором на коробке выводов
- степень защиты IP44
- класс нагревостойкости изоляции H
- однофазное исполнение с установленным в коробку выводов конденсатором
- напряжение питания: 220 В, 50 Гц
- режим работы: продолжительный.
Эксплуатационные ограничения насоса Насосы+ BPS 20-2G-130/B
- рабочая жидкость: чистые невязкие, неагрессивные жидкости, не содержащие твердых частиц или волокон, сходные с водой по плотности и химической активности
- общая жесткость жидкости, не более 700 мкг-экв/кг
- содержание соединений железа, не более 500 мкг/кг
- содержание растворенного кислорода, не более 50 мкг/кг
- содержание нефтепродуктов, не более 1 мг/кг
- значение рН 7,0-9,5
- максимальное содержание гликоля: 50%
- максимальное рабочее давление: 1 МПа (10 бар)
- предельные нижнее и верхнее значения температуры перекачиваемой жидкости от +2°С до +110°С
- максимальная температура окружающей среды: +40°С
- во избежание кавитационного шума давление на всасывании должно быть не менее 1,5 м водяного столба при температуре +90°С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСЫ+ BPS 20-2G-130/B
| Параметр | Величина |
|---|---|
| Модель: | Насосы+ BPS 20-2G-130/B |
| Гарантия, мес.: | 36 |
| Напряжение, В: | 220 |
| Потребляемая мощность, Вт: | 52 |
| Фазность: | 1-фазный |
| Частота тока, Гц: | 50 |
| Монтажная длина, мм: | 130 |
| Класс изоляции двигателя: | H |
| Класс защиты устройства, IP: | 44 |
| Материал корпуса: | Чугун |
| Температура перемещаемой среды, °С: | +2 — +110 |
| Максимальное содержание гликоля в перемещаемой жидкости, %: | 50 |
| Масса, кг: | 2,6 |
| Рабочее давление (макс.), Па: | 1000000 |
| Предназначение насоса: | Для систем отопления |
| H (Напор), м: | 3,0 |
| Q (Подача), м3/ч: | 1,6 |
| Водородный показатель перемещаемой жидкости (рН): | 7,0-9,5 |
| Режим работы: | Продолжительный |

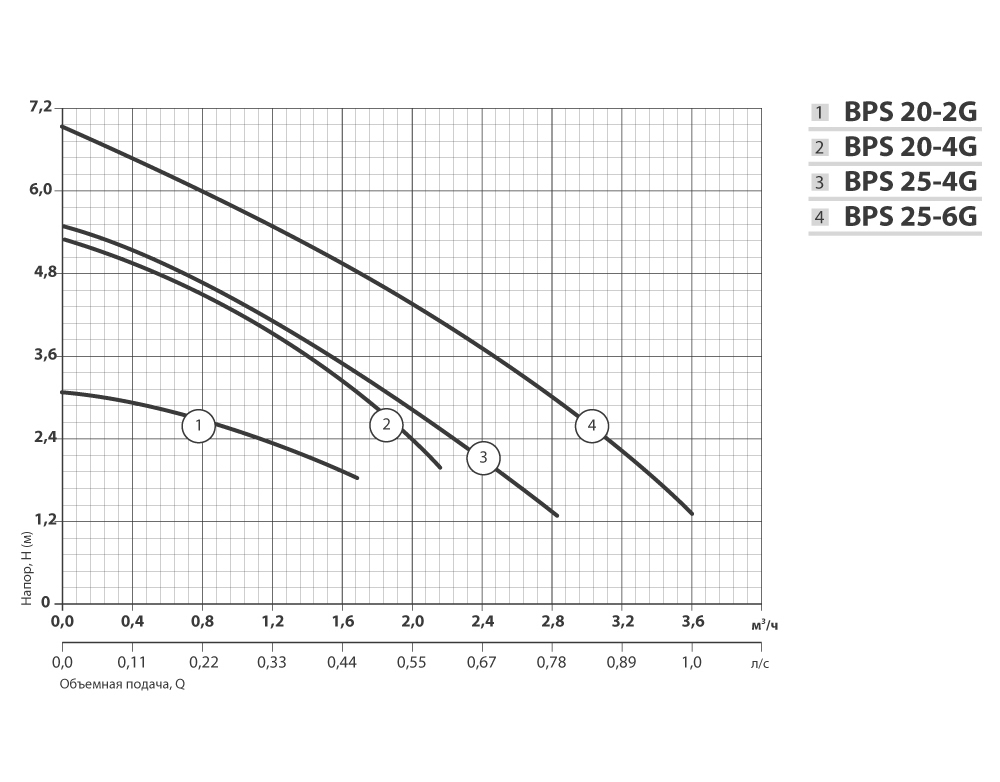

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСЫ+ BPS 20-2G-130/B
РАЗМЕРЫ НАСОСЫ+ BPS 20-2G-130/B
| Модель | Габаритные размеры, мм | |||||
| A1 | A2 | B1 | B2 | L | DN | |
| Насосы+ BPS 20-2G-130/B | 130 | 50 | 130 | 105 | 130 | G1-B |
